大電流探針接觸不良的隱患與挑戰(zhàn)

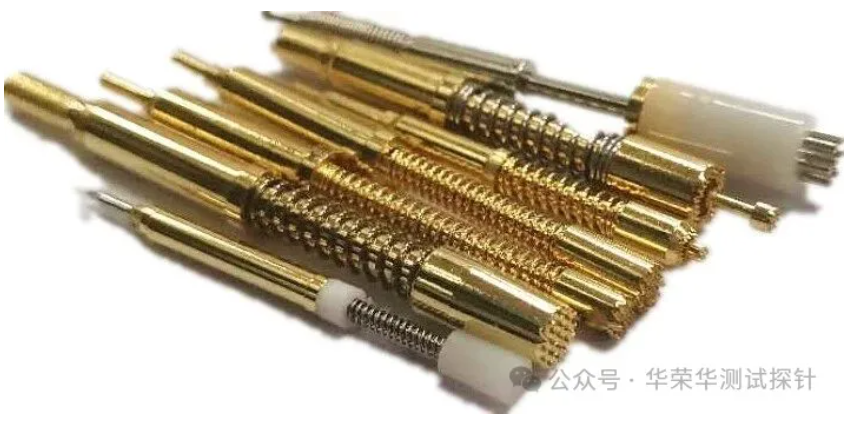

大電流探針作為電子設備、新能源汽車、工業(yè)測試等領域的核心連接部件，承擔著傳輸數(shù)百至數(shù)千安培電流的關鍵使命。其接觸狀態(tài)直接決定了設備運行的穩(wěn)定性與安全性—— 接觸不良不僅會導致信號衰減、測試數(shù)據(jù)失真，更可能引發(fā)局部發(fā)熱、電弧放電，嚴重時甚至燒毀探針或設備，造成重大經濟損失。在新能源汽車電池檢測、電力設備運維、高頻工業(yè)生產等場景中，大電流探針長期處于高負荷、高溫度、振動沖擊等復雜環(huán)境，接觸不良問題尤為突出，成為行業(yè)內亟待攻克的技術痛點。

一、大電流探針接觸不良的核心根源解析

要精準解決問題，需先明確接觸不良的本質誘因。結合實際應用場景與技術檢測數(shù)據(jù)，其核心原因可歸納為以下四類：

1. 接觸界面的物理與化學失效

大電流傳輸過程中，探針與被測件的接觸點會產生焦耳熱，若散熱不及時，溫度升高會加速金屬氧化、硫化反應，形成氧化膜（如銅氧化生成 CuO、Cu?O）、硫化膜（如銀硫化生成 Ag?S）等絕緣層，阻礙電流傳導，同時，接觸壓力不足或接觸面積過小，會導致 “點接觸” 而非 “面接觸”，電流集中在微小接觸點，進一步加劇局部發(fā)熱與氧化，形成 “發(fā)熱 - 氧化 - 接觸變差” 的惡性循環(huán)。此外，環(huán)境中的粉塵、油污、濕氣等污染物附著在接觸界面，也會破壞導電通路，引發(fā)接觸不良。

2. 材料選型與匹配性不足

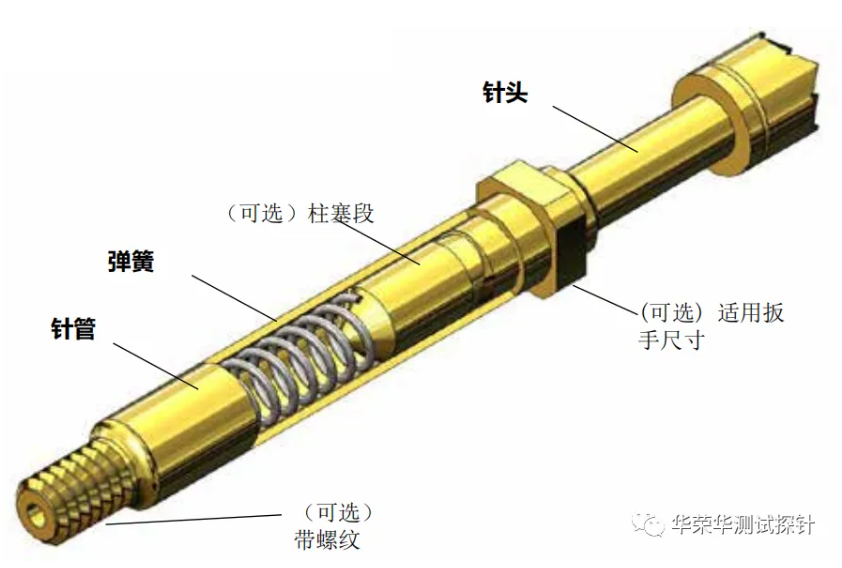

探針核心部件（針頭、針管、彈簧）的材料特性直接影響接觸穩(wěn)定性。部分場景下選用的銅合金針頭硬度不足，長期插拔或振動會導致針頭磨損、變形，破壞接觸形態(tài)；彈簧采用普通碳鋼材質，在高電流、高溫度環(huán)境下易疲勞失效，導致接觸壓力衰減；更關鍵的是，探針與被測件的材料匹配不當，如異種金屬接觸時易發(fā)生電化學腐蝕（如鋼針與鋁制被測件接觸，會因電位差引發(fā)腐蝕），導致接觸界面失效。

3. 環(huán)境與使用條件的影響

大電流探針的應用環(huán)境往往復雜苛刻：高溫環(huán)境會加速材料老化、彈簧失效；潮濕環(huán)境易引發(fā)電化學腐蝕；振動、沖擊會導致探針與被測件相對位移，破壞穩(wěn)定接觸；頻繁插拔會加劇針頭磨損與接觸界面疲勞。此外，使用操作不規(guī)范（如插拔角度偏差、壓力不均）也會導致接觸不良。

二、解決大電流探針接觸不良的全維度方案

1. 優(yōu)化材料選型與匹配，筑牢接觸基礎

材料是探針接觸性能的核心，需遵循“導電性能優(yōu)、耐磨耐腐蝕、熱穩(wěn)定性好” 的原則，同時注重材料匹配性：

?針頭材料：優(yōu)先選用高導電、高硬度的合金材料，如鈹銅、黃銅，表面采用多層電鍍工藝（如底層鍍鎳、中層鍍銀、表層鍍金），金層具有優(yōu)良的導電性、耐腐蝕性和耐磨性，能有效阻擋基材氧化，延長接觸壽命；對于超高電流場景，可采用鍍金鎢鋼針頭，兼顧硬度與導電性能。

?彈簧材料：選用耐高溫、抗疲勞的彈簧或者不銹鋼彈簧，確保在高溫環(huán)境下仍能保持穩(wěn)定彈力，避免因彈力衰減導致接觸不良；根據(jù)實際電流與插拔頻率，精準計算彈簧彈力，又不會過度磨損針頭。

?材料匹配：避免異種金屬直接接觸，若探針與被測件材料電位差較大，可在接觸界面增加過渡層（如鍍鎳層），或選用同電位差較小的材料組合（如銅合金探針搭配銅制被測件、鍍金探針搭配鍍金被測件），減少電化學腐蝕風險。

2. 升級生產工藝，消除工藝缺陷

精湛的工藝是確保探針結構完整性與接觸可靠性的關鍵，需嚴格把控生產全流程：

?電鍍工藝：采用真空電鍍或連續(xù)電鍍工藝，確保鍍層厚度均勻，附著力強，避免鍍層脫落；電鍍前對基材進行嚴格清洗（除油、除銹、活化），去除表面污染物，提升鍍層結合力；電鍍后進行鈍化處理，增強鍍層耐腐蝕性。

?裝配與焊接工藝：采用自動化裝配設備，確保探針各部件連接精準、牢固；對于內部焊接點，采用激光焊接工藝，替代傳統(tǒng)錫焊，激光焊接具有焊縫窄、強度高、熱影響區(qū)小的優(yōu)勢，能有效避免“虛焊”“假焊”；裝配后進行 100% 導通測試，確保內部無松動。

3. 規(guī)范使用操作與維護，延長接觸壽命

即使探針本身性能優(yōu)良，不當使用與缺乏維護也會導致接觸不良，需從使用端建立標準化流程：

?規(guī)范操作流程：培訓操作人員嚴格按照說明書進行插拔，確保插拔角度垂直（偏差≤5°）、壓力均勻（避免暴力插拔）；避免頻繁插拔，若需高頻測試，可采用 “浮動接觸” 設計的探針座，減少插拔過程中的機械磨損。

?優(yōu)化使用環(huán)境：盡量避免在高溫、潮濕、多塵環(huán)境中使用，若無法避免，需為探針配備防護套、防塵罩，或采用密封式探針結構，隔絕環(huán)境污染物；對于振動場景，選用帶防振結構的探針座，減少振動對接觸的影響。

?定期維護保養(yǎng)：建立定期維護機制，根據(jù)使用頻率（建議每 1000 次插拔或每月）對探針進行清潔，采用無水乙醇擦拭接觸界面，去除粉塵、油污；定期檢測接觸電阻與彈簧彈力，若接觸電阻超過標準值（如≥100mΩ）或彈力衰減超過 20%，及時更換探針；對于可修復的探針（如鍍層磨損較輕），可重新進行電鍍處理，恢復接觸性能。

三、案例驗證：某新能源汽車電池檢測探針接觸不良解決方案

某新能源汽車企業(yè)在電池包大電流檢測過程中，頻繁出現(xiàn)探針接觸不良，導致檢測數(shù)據(jù)波動、局部發(fā)熱嚴重。通過分析發(fā)現(xiàn)，問題根源在于：針頭采用普通銅合金，表面鍍銀層?。?.2μm），易磨損氧化；彈簧為普通碳鋼材質，高溫下彈力衰減；針頭為單點尖點設計，接觸面積小，局部發(fā)熱嚴重。

針對該問題，采用以下解決方案：

1.針頭更換為鈹銅合金基材，表面采用“鎳 - 銀 - 金” 三層電鍍（金層厚度 0.8μm），提升耐磨耐腐蝕性；

2.針頭形狀改為雙球面設計，接觸面積從 0.1mm2 提升至 0.3mm2，分散電流降低發(fā)熱；

4.增加探針散熱孔，采用空心針管結構，接觸點溫度從 120℃降至 75℃；

5.建立定期維護機制，每 5000 次檢測清潔探針，每 2 萬次檢測更換探針。

優(yōu)化后，探針接觸不良發(fā)生率從 15% 降至 0.3%，接觸電阻穩(wěn)定在 20-30mΩ，插拔壽命從 5 萬次提升至 20 萬次，完全滿足企業(yè)檢測需求，大幅降低了生產成本與故障風險。
