ICT探針選型全攻略：從結構到應用一次講清

在電子制造業的質量管控體系中，ICT（在線電路測試）探針是連接測試設備與被測PCB板的“核心橋梁”，直接決定測試數據的精準度、產線測試效率及產品良率，隨著5G、物聯網、工業互聯網的快速發展，PCB板向高密度、微型化、多功能化升級，對ICT探針的性能要求愈發嚴苛，市場上探針品類繁雜、參數各異，從普通彈簧探針到定制化專用探針，很多工程師和采購人員在選型時易陷入“參數虛標”“性能錯配”的誤區。本文從ICT探針的核心結構出發，拆解選型關鍵要素、場景適配邏輯、采購避坑技巧及維護要點，幫你實現精準選型、降本增效。

一、先懂結構：ICT探針的核心組成與性能關聯

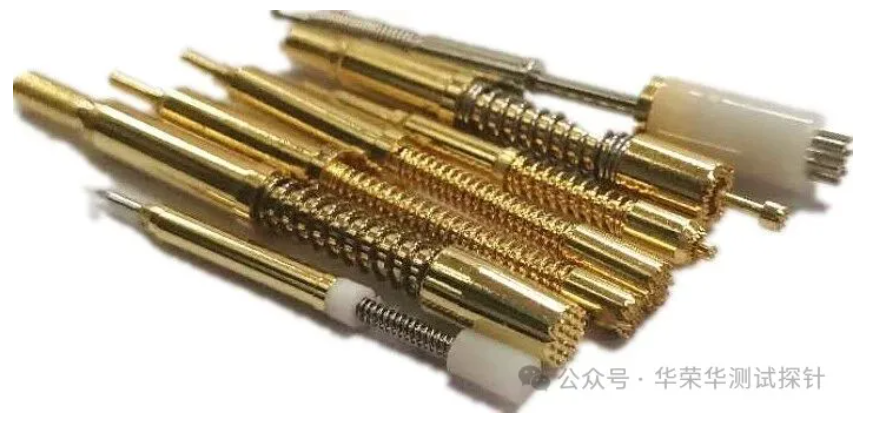

ICT探針的核心功能是建立臨時、穩定的電氣連接，實現對PCB板上元器件電氣性能和電路網絡連接情況的精準檢測，其結構設計直接決定接觸可靠性、使用壽命與信號傳輸性能。一款標準ICT探針主要由4個核心部件組成，各部件的材質、工藝與設計，共同決定了探針的整體性能，也是選型的基礎前提

1. 核心結構拆解（從內到外，讀懂性能本質）

?針頭（Tip）：探針與PCB測試點直接接觸的“前端觸點”，是決定接觸穩定性的核心部件。其形狀、材質與鍍層需根據測試點特性適配：常見頭型有尖頭（穿透力強，適配表面有氧化層的測試點）、圓頭（接觸面積適中，通用性強）、平頭（接觸面積大，適配大焊盤與大電流測試）、鋸齒頭（易突破氧化層，提升接觸可靠性）；材質優先選擇鈹銅、黃銅，具備優異的導電性與耐磨性；表面多采用鍍金或鍍鎳處理，鍍金可顯著提升導電性與耐磨性，延長使用壽命，鍍鎳則側重基礎防腐，成本更低。

彈簧（Spring）：探針的“動力核心”，負責提供穩定的接觸壓力，補償PCB測試點的高度偏差與夾具公差，確保接觸可靠。彈簧材質多為琴鋼線、不銹鋼，其彈性系數與疲勞強度直接影響探針壽命——優質彈簧能保證探針在數萬次壓縮后仍保持穩定壓力，避免出現接觸不良、斷針等問題，這也是區分探針品質的關鍵指標之一。
針管（Barrel）：作為探針的主體外殼，起到固定內部結構、傳導電流與保護彈簧的作用。常見材質為黃銅、鈹銅，其中鈹銅因?qū)щ娦阅軆?yōu)異，適用于高頻、高精度測試場景；黃銅成本較低，多用于中低端通用測試。針管表面通常與針頭同步做鍍鎳或鍍金處理，兼顧防腐與導電需求。
?針尾（Plunger）：用于連接測試夾具或?qū)Ь€，需保證與夾具的緊密固定和良好導通。針尾設計有直尾、帶槽尾等多種類型，適配壓入式、螺紋式等不同安裝方式，其表面處理與針頭一致，確保電流傳導順暢，避免因接觸不良導致測試誤差。

二、核心選型參數：6個關鍵指標，決定適配性與穩定性

ICT探針的選型，本質是“參數與需求的精準匹配”。明確以下6個核心參數，可快速鎖定適配型號，避免盲目選型，其中，接觸電阻、壽命、針徑是最基礎且易被忽視的關鍵指標，需重點關注。

1. 接觸電阻：測試精準度的“生命線”

接觸電阻是探針與測試點接觸時的電阻值，直接影響測試數據的準確性，值越小越好。普通ICT測試要求接觸電阻≤100mΩ，高精度測試（如半導體封裝測試）需控制在毫歐級。需要注意的是，部分廠商存在參數虛標問題，宣稱“接觸電阻＜50mΩ”，實測卻遠超標準，尤其在高溫、高頻環境下性能衰減嚴重，需提前要求廠商提供實測報告驗證。

2. 機械壽命：產線效率的“保障線”

機械壽命指探針可正常插拔的次數，直接決定更換頻次與維護成本，普通ICT探針機械壽命需≥10萬次，工業級、高頻測試場景需≥50萬次，壽命主要由彈簧質量與鍍層工藝決定，優質鍍金探針的壽命的是普通鍍鎳探針的2-3倍，雖然初期采購成本稍高，但可降低年度更換頻次與產線停機時間，長期更具性價比。據行業數據顯示，高品質探針年度更換頻次可降低50%，維護費用節省30%以上。

3. 針徑與行程：適配PCB板的“關鍵尺寸”

針徑（探針外徑）需根據PCB測試點的間距與尺寸選擇：測試點間距越小，針徑需越細，常見針徑范圍為0.15mm-2.54mm，其中0.15mm-0.3mm適用于高密度PCB板（如手機主板），1.27mm-2.54mm適用于普通工業控制板。行程指探針可壓縮的最大距離，需匹配測試夾具的高度與測試點的高低差。

4. 接觸壓力：穩定接觸的“核心動力”

接觸壓力由彈簧提供，并非越大越好：壓力過小易導致接觸不良、信號中斷；壓力過大則可能損壞PCB測試點（尤其是柔性PCB板），常規ICT探針的接觸壓力為10-50gf，精密測試場景（如半導體測試）需控制在10-30gf，大電流測試場景可適當提升壓力，確保電流傳導穩定。

5. 溫度適應性：復雜場景的“適配前提”

不同應用場景的溫度差異較大，探針需具備對應的耐溫能力：普通室內測試（如消費電子量產）耐溫范圍為-10℃~85℃；工業級測試（如工業控制板、汽車電子）需耐溫-40℃~150℃；高溫測試場景（如電源模塊測試）需選擇耐溫≥200℃的專用探針，避免因高溫導致彈簧失效、鍍層脫落。

三、場景化選型：按需求匹配，精準避坑

ICT探針的選型核心是“場景適配”，不同行業、不同測試場景的需求差異顯著，盲目選用高端探針會增加成本，選用低端探針則會影響測試效果。以下是4大主流應用場景的選型指南，覆蓋消費電子、工業控制、汽車電子、半導體等核心領域，可直接參考適配。

1. 消費電子場景（手機、智能穿戴、電腦等）

核心需求：小型化、低成本、高通用性，測試點間距小、量產規模大，側重批量快速篩查。選型建議：優先選擇彈簧型ICT探針，針徑0.2~0.5mm，行程1.0~1.5mm，接觸電阻＜50mΩ，壽命10~30萬次，鍍層選擇鍍金（0.75μm以上），適配高密度PCB板的測試需求，例如，手機主板量產線中，數百枚ICT探針組成測試矩陣，可同時檢測CPU、內存、射頻模塊等核心部件的電路連接狀態，支撐百萬級量產規模的高效篩查。

2. 工業控制場景（工業控制板、變頻器、傳感器等）

核心需求：高穩定性、耐溫性，適配復雜工業環境，側重長期連續測試，部分場景需兼顧高頻或大電流測試。選型建議：優先選擇鈹銅材質、鍍鎳或鍍金的ICT探針，針徑0.5~1.27mm，行程1.5~2.5mm，接觸電阻＜100mΩ，壽命30萬次以上，耐溫范圍-40℃~125℃。高頻測試場景選擇同軸探針，大電流測試場景選擇帶散熱槽的專用探針，確保在工業環境的溫濕度波動中保持穩定性能。

3. 汽車電子場景（車載PCB板、電源模塊、傳感器等）

核心需求：高可靠性、寬溫域、高電流承載能力，適應惡劣測試環境，側重耐磨損、抗干擾。選型建議：優先選擇工業級ICT探針或車規級專用探針，電流承載≥5A，耐溫范圍-40℃~150℃，壽命50萬次以上，鍍層選擇耐磨，針體選用高強度鈹銅。例如，車載電源模塊測試中，探針需承受高電流沖擊，同時抵抗汽車生產環境中的粉塵、油污，避免出現接觸不良導致的測試誤判。該場景市場增速較快，2024年市場規模達9.3億元，預計2026年將增長至13.8億元。
