在PCB（印刷電路板）測試環節，探針作為實現電氣連接的核心部件，其接觸穩定性直接決定測試結果的準確性與生產效率。接觸不良引發的“假開路”“信號波動”等問題，不僅會導致合格產品誤判報廢（某PCB廠曾因此損失5萬元物料費并延誤交付），還會降低設備利用率（OEE＜70%），成為制約產能提升的關鍵瓶頸。本文從問題本質出發，構建“精準排查—分層解決—長效預防”的全流程體系，幫助企業系統性破解探針接觸不良難題。

一、溯源：PCB探針接觸不良的核心成因解析

探針接觸不良的本質是“探針與PCB測試點（PAD）之間無法形成穩定低阻連接”，其成因可歸納為四大類，各類因素相互交織影響，需精準區分定位：

（一）測試點本身質量缺陷

測試點是接觸的基礎，其狀態直接決定接觸效果。常見問題包括：一是氧化污染，鍍錫、鍍鎳測試點暴露在濕度＞60%的環境中，24小時內即可形成絕緣氧化層（SnO?厚度1-2μm），使接觸電阻從正常的＜0.5Ω驟升至5-10Ω以上；二是物理變形，PCB壓合壓力不均或烘烤冷卻不當會導致測試點凹陷、翹曲，使探針無法充分接觸；三是雜質殘留，焊接過程中的助焊劑、油墨殘留會形成絕緣阻隔層，阻礙電流傳導。

（二）探針自身狀態異常

探針長期承受高頻摩擦與機械應力，易出現各類損耗：針尖磨損（直徑從0.1mm增至0.2mm時，接觸電阻增加2-3倍）、鍍層脫落導致導電性能下降；針尖積累銅渣、油墨等污染物，形成物理阻隔；內部彈簧疲勞或卡滯，導致接觸壓力不足（＜5克力），無法刺破氧化層；探針定位偏差（＞0.02mm），僅接觸測試點邊緣，接觸面積不足。

二、精準排查：三步法快速定位問題根源

第一步：復測驗證，區分“假不良”與“真故障”

將被判不良的PCB重新放入測試平臺，手動微調探針位置（±0.05mm）或增加接觸壓力（10-20克力）后復測：若復測合格，大概率是板翹、探針定位偏差或壓力不足導致；若復測仍不合格，進入第二步深度檢查。此步驟可快速排除80%以上的“假開路”誤判。

第二步：雙端檢查，鎖定探針或測試點問題

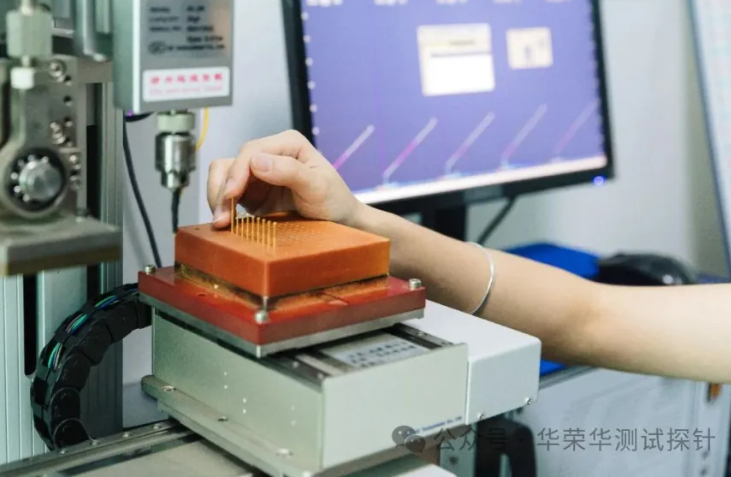

一方面檢查測試點：用20倍放大鏡觀察表面是否呈暗灰色氧化斑、有無雜質殘留；用萬用表測量接觸電阻，若＞0.5Ω可判定為測試點問題；將PCB放在水平玻璃臺，用塞尺測量翹曲度（＞0.75%為超標）。另一方面檢查探針：用50倍顯微鏡觀察針尖磨損量（＞0.05mm為超標）、有無污染物；用接觸力測試儀驗證彈簧壓力，確保在0.3-0.8N標準范圍內。

第三步：環境與設備排查，排除外部影響因素

若前兩步未發現問題，需檢查測試環境：用溫濕度計確認環境濕度（標準30-50%）、溫度（23±5℃）；檢查設備定位精度，用標準校準片驗證偏差是否＞0.01mm；查看設備日志，確認是否存在高頻信號干擾、探針清潔周期過長等問題。

三、分層解決：針對性破解不同類型接觸不良

（一）應急處理：快速恢復測試運行

針對測試點問題：輕度氧化用無水乙醇+無塵布擦拭，中度氧化用1000目以上細砂紙輕磨（僅磨測試點區域），重度氧化需重新電鍍；板翹問題可開啟真空吸附增強模式（負壓從-70kPa增至-90kPa），或用硅膠墊局部壓平。針對探針問題：立即用蘸無水乙醇的脫脂棉清潔針尖，磨損超標則直接更換備用探針（更換后需重新校準）；彈簧疲勞的探針需整組更換，避免壓力不均。

（二）設備與硬件升級：突破性能瓶頸

針對復雜PCB測試：減少移動距離提升效率的同時，降低單根探針損耗；高頻板測試啟用屏蔽探針，將寄生電容降至＜0.05pF，避免信號干擾。優化治具設計：采用彈性探針座，自動補償板翹偏差；加裝自動清潔模塊（毛刷+真空吸附），每2小時自動清潔探針針尖。

四、長效預防：構建全流程管控體系

（一）前端存儲管控：從源頭保護測試點

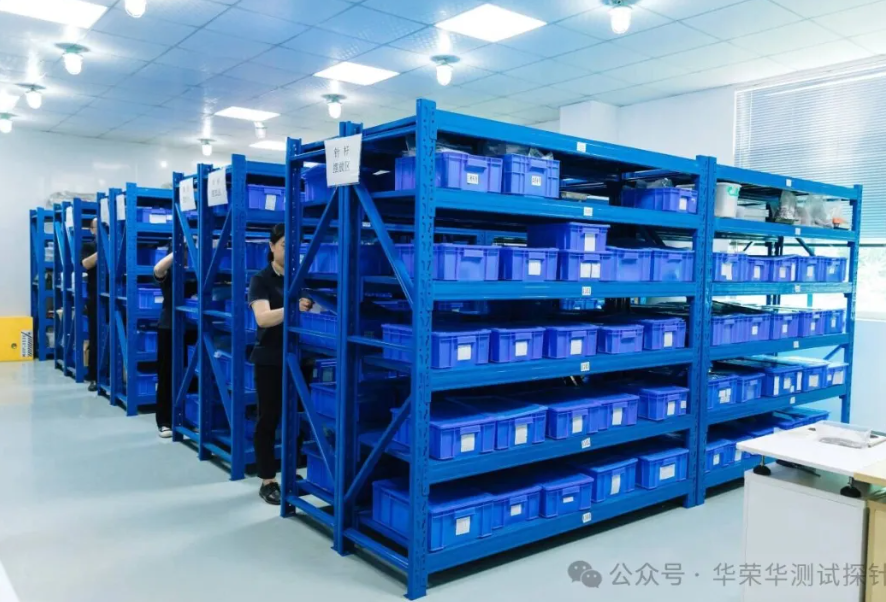

PCB采用真空包裝存儲，控制包裝內濕度＜30%，保質期縮短至2個月；存儲環境保持干燥通風，避免與化學試劑混放；入庫前檢查測試點狀態，不合格品及時處理，杜絕帶缺陷進入測試環節。

（二）測試過程管控：標準化操作與實時監控

制定《探針使用規范》：明確不同測試點類型對應的探針型號（尖頭針對小焊盤，平頭針對大焊盤）、壓力參數、清潔周期；操作人員需經培訓上崗，佩戴防靜電腕帶，避免人為損傷。引入智能監控：通過MES系統記錄探針使用次數（設定5萬次更換預警），實時監測接觸電阻、環境溫濕度，異常時自動報警。

（三）設備維護管控：定期保養延長壽命

建立設備點檢表：每日檢查探針狀態、導軌清潔度；每月清潔導軌、校準電機定位精度；每季度更換導軌潤滑脂、檢測探針彈簧彈性。儲備關鍵備件（探針、傳感器、保險絲），確保故障時可快速更換，停機時間控制在10分鐘內。
