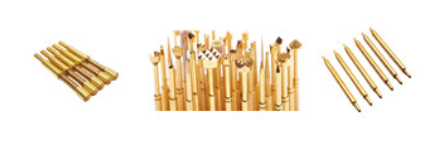

PCB測試探針是電子產業中實現電路精準檢測的關鍵器件，通過針尖與測試點的穩定接觸傳輸電信號，將電壓、電流等參數反饋至測量設備，完成對電路板的性能驗證與缺陷排查，是PCB制造、設備研發及故障維修等環節不可或缺的“精準觸角”。

核心分類與適用場景

PCB測試探針按用途和特性可分為多個細分類型，適配不同測試需求：

按測試階段劃分：光電路板測試探針用于未裝元器件的基板檢測，排查開路、短路問題；在線測試探針則針對裝件后的PCB，驗證電路連通性與元件功能。

 按功能特性劃分：

ICT探針：有SP050-SP135ICT測試探針可現在，是在線測試與功能測試的主流選擇；

高頻探針：帶屏蔽圈型號可測10GHz以內信號，適配高頻電路檢測；

高電流探針：我們?nèi)A榮華大電流探針，有15A-200A電流可選，適用于大電流場景測試；

半導體探針：半導體探針有DP026/DP028/DP030/DP031/DP051/DP058/DP081等BGA雙頭探針，帶寬超10GHz，專為芯片、晶圓檢測設計。

關鍵性能參數與材質

核心參數

接觸性能：接觸電阻通常需低于50mΩ，減少信號衰減，保障測試準確性；彈力需匹配測試需求，過低易接觸不良，過高可能損傷基板 。

物理規格：針身直徑、總長及鉆孔尺寸需與測試治具適配，最小植針間距可至1mm以下，適配高密度電路板 。

 耐用性：優質探針彈簧壽命超10萬次插拔，能滿足批量生產的高頻測試需求。

主流材質

針管多采用磷銅管鍍金，針頭選用鈹銅或SK4材料并鍍金/鍍鎳，彈簧為不銹鋼線，鍍層可提升導電性與抗腐蝕性，適配鍍金、鍍錫等不同表面的測試點 。

選型要點與技術趨勢

選型核心維度

1. 明確測試需求：高頻信號測試選高頻探針，大電流場景用高電流探針，在線測試優先ICT探針 ；

2. 匹配被測物特性：微小測試點選尖頭或圓錐頭，凹狀測試點適配九爪頭；小引腳間距需選細直徑探針避免短路 ；

3. 考量使用環境：高溫高濕環境需選耐候性材質，確保探針穩定性與壽命 。
