以下是關于 PCB 測試探針的詳細介紹：

概述

PCB 測試探針是用于測試印制電路板（PCB）電氣性能的工具，通過與 PCB 板上的測試點接觸，形成電氣連接，實現對 PCB 板的電路導通性、阻抗匹配、焊點質量、絕緣性能等方面的測試，在 PCB 生產制造和電子設備組裝等環節中起著關鍵作用，有助于確保產品質量、提升生產效率和降低成本。

工作原理

PCB 探針通過與 PCB 板上的測試點接觸，形成電氣連接。當探針與測試點接觸時，探針的彈性結構會產生一定的變形，以確保良好的電氣接觸。電流通過探針傳輸?shù)?PCB 板上的測試點，然后通過測試儀器測量電流、電壓、電阻等電氣參數，以判斷 PCB 板是否存在短路、斷路、漏電等問題。

應用領域

消費電子：如手機、平板、智能穿戴設備等的高密度測試，確保產品性能穩定。

汽車電子：用于 ECU、傳感器、車載娛樂系統等的可靠性驗證，保障汽車電子設備在各種復雜環境下的正常運行。

醫療設備：對精密儀器 PCB 板進行信號完整性檢測，確保醫療設備的準確性和安全性。

航空航天：耐高溫、抗震動的探針可滿足極端環境下航空航天設備的 PCB 板測試要求。

通信設備：如 5G 基站、光模塊等的高速信號測試，保證通信設備的信號傳輸質量。

選擇標準

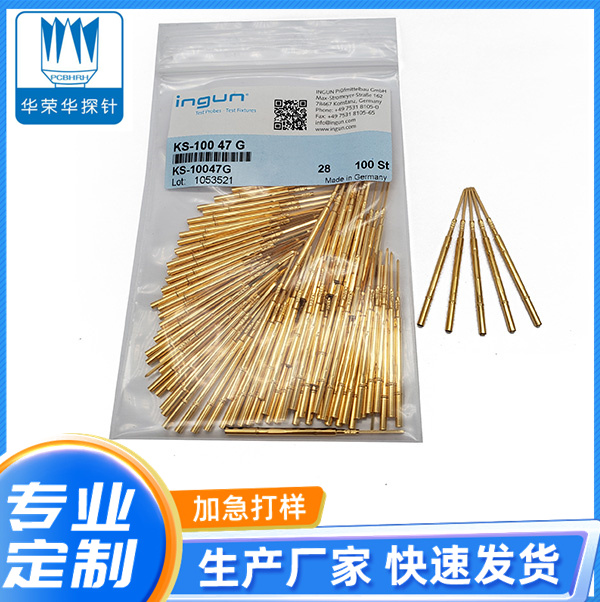

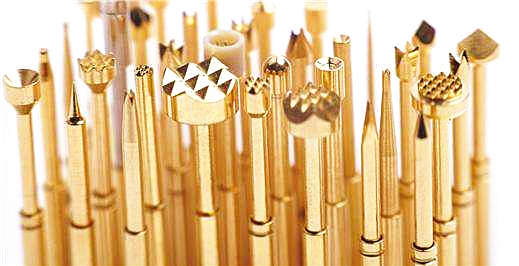

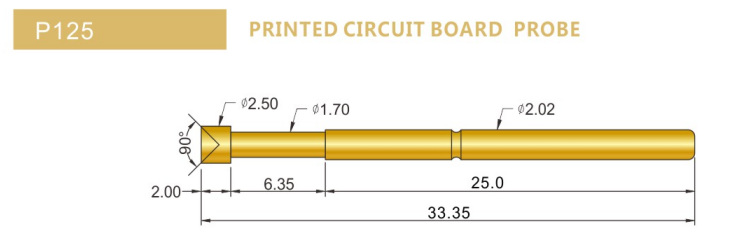

待測對象間距：高密度、高精度電路板，宜選直徑小、精度高的探針，如微型探針；間距較大的電路板可選擇常規尺寸的探針。

承載電流：根據待測電路的電流大小選擇合適電流負載能力的探針，如高電流探針用于大電流測試場景。

探針長度和彎曲度：需根據測試夾具和 PCB 板的結構布局來選擇合適長度和彎曲度的探針，確保能夠準確接觸到測試點。

彈力：不同的測試場景需要不同彈力的探針，如精細線路板可能需要較小彈力的探針，以避免損傷測試點；而對于一些需要穩固接觸的場景，則需要較大彈力的探針。

測試運動行程：考慮探針在測試過程中的行程范圍，確保能夠在不損壞探針和 PCB 板的前提下完成測試任務。

發展趨勢

更高精度：隨著電子產品向小型化、高密度化發展，對 PCB 測試探針的精度要求越來越高，未來探針的加工精度將進一步提升，以滿足微小焊盤和密集引腳的測試需求。

多功能化：具備多種功能的探針將不斷涌現，如同時具備高精度測量、溫度檢測、應力檢測等功能的探針，以適應復雜的測試需求。

適應新興技術：隨著 5G、人工智能、物聯網等新興技術的發展，對 PCB 測試探針的性能和適應性提出了新的要求，探針制造商將不斷研發新產品，以滿足這些領域的測試需求。
